Как ременные шкивы снижают вибрацию в сочетании с крыльчатками и грузами?

В любой вращающейся системе машин вибрация является врагом. Оно ускоряет износ, создает шум, снижает эффективность и может привести к катастрофическому выходу из строя, если его не остановить. Когда система с ременным приводом включает в себя рабочее колесо (будь то вентилятор, насос или компрессор), вероятность вибрации резко возрастает. Крыльчатка создает собственные динамические силы, и эти силы взаимодействуют с ременными шкивами, ремнем и всей системой привода. В результате может возникнуть сложная картина вибрации, которую трудно диагностировать и еще труднее устранить. Тем не менее, при правильном проектировании и проектировании ременные шкивы могут сыграть центральную роль в снижении вибрации, а не в ее возникновении. При правильном сочетании с крыльчатками и балансировочными грузами ременные шкивы становятся частью настроенной системы, которая работает плавно даже на высоких скоростях и при различных нагрузках.

Вопрос о том, как ременные шкивы снижают вибрацию в сочетании с крыльчатками и грузами, является вопросом динамического баланса, демпфирования и системной интеграции. Это предполагает понимание источников вибрации, роли каждого компонента в трансмиссии и инженерных методов, которые можно использовать для противодействия нежелательным колебаниям. В этой статье будут рассмотрены технические принципы снижения вибрации в системах крыльчаток с ременным приводом. Мы рассмотрим источники вибрации, конструктивные особенности ременных шкивов, которые способствуют плавной работе, роль балансировочных грузов и соображения на уровне системы, обеспечивающие оптимальную производительность. Мы также предоставим подробные спецификации для нашихРеменные шкивыс нашего завода в Чжэцзянская электромеханическая компания Hawen, Ltd.

Оглавление

• 1. Каковы источники вибрации в системе крыльчатки с ременным приводом?
• 2. Как балансировка шкива влияет на вибрацию системы?
• 3. Какую роль балансиры играют в контроле вибрации?
• 4. Как конструкция шкива гасит вибрацию?
• 5. Как ременные шкивы, рабочие колеса и грузы настраиваются как система?
• 6. Какие характеристики определяют ременный шкив, снижающий вибрацию?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Каковы источники вибрации в системе крыльчатки с ременным приводом?

Чтобы понять, как ременные шкивы снижают вибрацию, мы должны сначала понять, откуда возникает вибрация. В системе рабочего колеса с ременным приводом вибрация может возникать из нескольких источников. Во-первых, это дисбаланс вращающихся компонентов. Крыльчатка, которая не идеально сбалансирована, будет генерировать центробежную силу, которая вращается вместе с ней, создавая вибрацию один раз за оборот. То же самое относится и к ременным шкивам. Если шкив не сбалансирован, он будет генерировать собственную вибрацию. Второй источник – несовпадение. Если шкив и вал крыльчатки не идеально выровнены, ремень будет двигаться под углом, создавая боковые силы, вызывающие вибрацию. Третий источник – дефекты ремня. Ремень с жестким местом, комком или неровным стыком будет создавать периодические удары при прохождении по шкивам. Четвертый источник – резонанс. Каждая механическая система имеет собственные частоты. Если источник вибрации, например скорость вращения крыльчатки, соответствует собственной частоте, вибрация будет усиливаться. Пятый источник – аэродинамические или гидравлические силы. В вентиляторах и насосах крыльчатка генерирует импульсы давления, которые могут вызвать вибрацию в системе. В таблице ниже приведены эти источники и их характеристики.

ВЧжэцзянская электромеханическая компания Hawen, Ltd., наш завод имеет большой опыт анализа вибрации в системах с ременным приводом. Мы работаем с нашими клиентами, чтобы выявить источники вибрации и выбрать ременные шкивы, предназначенные для их минимизации. Наша команда инженеров может выполнить анализ вибрации и предоставить рекомендации по оптимизации системы.

2. Как балансировка шкива влияет на вибрацию системы?

Балансировка ременного шкива является одним из наиболее важных факторов снижения вибрации в системе рабочего колеса с ременным приводом. Несбалансированный шкив создает центробежную силу, которая вращается вместе со шкивом. Эта сила передается на вал, подшипники и всю конструкцию. Величина силы пропорциональна массе дисбаланса, расстоянию дисбаланса от центра вращения и квадрату скорости вращения. Это означает, что на высоких скоростях даже небольшой дисбаланс может создать большую силу. Например, дисбаланс массой 10 грамм на радиусе 100 мм на шкиве, вращающемся со скоростью 3000 об/мин, создает силу примерно 10 кг. При 6000 об/мин тот же дисбаланс создает силу в 40 кг. Эта сила может вызвать износ подшипников, усталость вала и чрезмерный шум. В таблице ниже показана взаимосвязь между дисбалансом, скоростью и силой.

На нашем заводе мы балансируем каждый ременный шкив в соответствии с высокими стандартами. Мы используем динамические балансировочные станки, которые измеряют дисбаланс в двух плоскостях и указывают количество и расположение необходимых корректирующих грузов. Наш стандартный класс балансировки — G6.3 согласно ISO 1940, который подходит для большинства промышленных применений. Для высокоскоростных или прецизионных приложений мы можем достичь G2,5 или выше. Обеспечивая точную балансировку наших ременных шкивов, мы помогаем нашим клиентам снизить вибрацию в ее источнике.

3. Какую роль балансиры играют в контроле вибрации?

Балансировочные грузы используются для устранения дисбаланса вращающихся компонентов. Это небольшие массы, которые прикрепляются к компоненту в определенном месте для устранения дисбаланса. В ременный шкив балансировочные грузы могут быть добавлены в виде установочных винтов, приваренных язычков или просверленных отверстий. Главное — разместить груз в правильном месте и убедиться, что он надежно закреплен. В системе рабочего колеса с ременным приводом балансировочные грузы используются как на рабочем колесе, так и на шкивах. Обычно сначала балансируют крыльчатку, а затем балансируют шкивы. Балансировочные грузы на шкивах отрегулированы таким образом, чтобы минимизировать общую вибрацию системы. Это связано с тем, что вибрация системы представляет собой сумму вибраций всех компонентов. Если шкив отбалансирован для устранения остаточного дисбаланса рабочего колеса, общая вибрация может быть уменьшена. В таблице ниже приведены типы балансировочных грузов и их применение.

На заводе Zhejiang Hawen Electromechanical Co., Ltd. используются методы точной балансировки, чтобы гарантировать правильную балансировку наших ременных шкивов. Мы также можем поставить шкивы с предварительно установленными балансировочными грузами или с приспособлениями для балансировки на месте. Наша команда инженеров может помочь с балансировкой всей системы, включая рабочее колесо и шкивы.

4. Как конструкция шкива гасит вибрацию?

Помимо баланса, конструкция ременного шкива может способствовать снижению вибрации за счет демпфирования. Демпфирование – это рассеивание энергии колеблющейся системы. Это уменьшает амплитуду вибрации и помогает предотвратить резонанс. Существует несколько конструктивных особенностей, которые могут повысить демпфирование ременного шкива. Первый – использование разъемного шкива или шкива с демпфирующим слоем. Разъемный шкив имеет слой резины или эластомера между ступицей и ободом. Этот слой действует как демпфер, поглощая энергию вибрации и уменьшая передачу вибрации от обода к ступице. Второе — использование настроенного демпфера масс. Это небольшая масса, которая крепится к шкиву с помощью упругого элемента. Масса настроена на вибрацию с частотой, которая не совпадает по фазе с вибрацией шкива, нейтрализуя ее. Третий – использование ребристой или ребристой конструкции. Ребра или ребра увеличивают площадь поверхности шкива, что помогает рассеивать тепло и снижать вибрацию. В таблице ниже приведены эти функции демпфирования и их эффективность.

На нашем заводе мы предлагаем ременные шкивы с различными характеристиками демпфирования для различных применений. Наша команда инженеров может помочь вам выбрать правильную конструкцию для решения вашей конкретной проблемы с вибрацией. Мы также можем изготовить по индивидуальному заказу шкив с настроенным демпфером масс или конструкцию с разъемной ступицей в соответствии с вашими требованиями.

5. Как ременные шкивы, рабочие колеса и грузы настраиваются как система?

Снижение вибрации в системе рабочего колеса с ременным приводом заключается не только в балансировке отдельных компонентов. Речь идет о настройке всей системы таким образом, чтобы компоненты работали вместе и минимизировали вибрацию. Такой подход на уровне системы необходим для достижения минимально возможных уровней вибрации. Процесс начинается с выбора ременных шкивов и рабочего колеса. Шкивы должны быть сбалансированы по высоким стандартам, а рабочее колесо должно быть сбалансировано по еще более высоким стандартам. Следующим шагом будет выравнивание шкивов и вала крыльчатки. Несоосность является основным источником вибрации, и ее необходимо исправить, прежде чем приступать к балансировке. Следующий шаг – проверка натяжения ремня. Слишком ослабленный ремень будет скользить и вибрировать. Слишком натянутый ремень приведет к перегрузке подшипников и возникновению вибрации. Правильное натяжение указано производителем ремня. Следующим шагом является добавление в систему балансировочных грузов по мере необходимости. Это делается путем запуска системы и измерения вибрации в различных точках. Затем балансировочные грузы регулируются до тех пор, пока вибрация не будет сведена к минимуму. В таблице ниже приведены этапы настройки системы и их цели.

Наш завод в Хавене обеспечивает поддержку снижения вибрации на системном уровне. Мы можем поставить сбалансированные ременные шкивы, помочь с выравниванием и натяжением, а также провести анализ вибрации на месте. Наша цель — помочь нашим клиентам добиться максимально плавной работы их систем крыльчаток с ременным приводом.

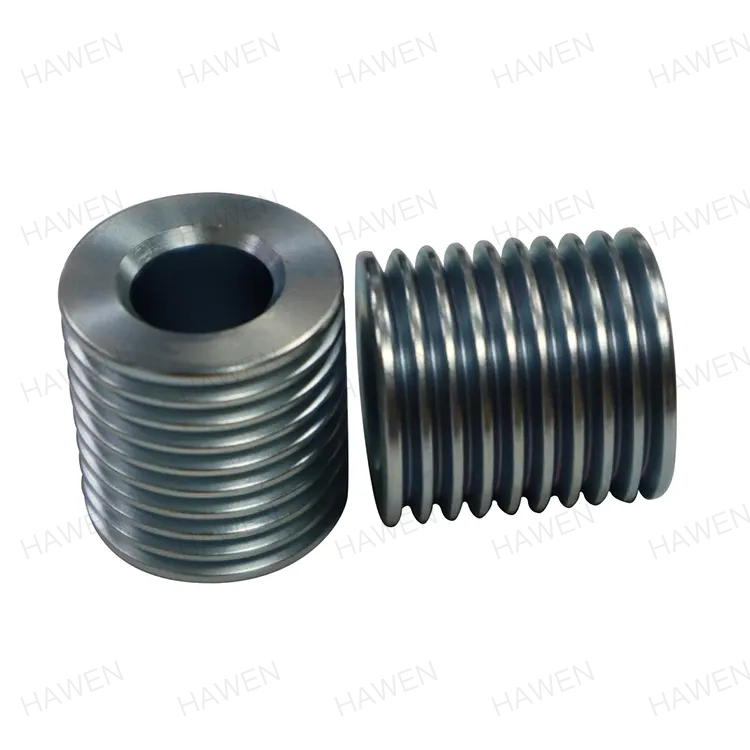

6. Какие характеристики определяют ременный шкив, снижающий вибрацию?

Спецификации ременного шкива, снижающего вибрацию, включают класс балансировки, материал, характеристики демпфирования, допуск отверстия и обработку поверхности. В таблице ниже представлены краткие характеристики наших ременных шкивов.

На нашем заводе мы производим ременные шкивы, соответствующие этим и многим другим спецификациям. Мы можем настроить класс баланса, материал и характеристики демпфирования в соответствии с вашим конкретным применением. Наша команда инженеров может помочь в процессе выбора и предоставить подробные технические данные для вашего проекта.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1. Как дисбаланс шкива вызывает вибрацию?

Ответ: Дисбаланс шкива вызывает вибрацию, поскольку неравномерное распределение массы создает центробежную силу, которая вращается вместе со шкивом. Эта сила передается на вал, подшипники и конструкцию, вызывая вибрацию с частотой вращения (1x об/мин). Величина силы увеличивается пропорционально квадрату скорости, поэтому дисбаланс более проблематичен на высоких скоростях. Балансировка шкива устраняет эту силу и снижает вибрацию.

Вопрос 2: Какую степень балансировки мне следует указать для моих ременных шкивов?

Ответ: Оценка баланса зависит от скорости и приложения. Для общепромышленного применения со скоростью до 3000 об/мин обычно достаточно G6.3. Для высокоскоростных применений (более 3000 об/мин) или прецизионного оборудования рекомендуется G2,5 или выше. Наш завод может посоветовать подходящий класс балансировки для вашего конкретного применения.

Вопрос 3. Могу ли я сбалансировать ременный шкив в полевых условиях?

Ответ: Да, балансировка на месте возможна для больших шкивов или для систем, которые сложно разобрать. Балансировка на месте предполагает использование анализатора вибрации для измерения вибрации, а затем добавление или удаление веса в определенных местах шкива. Это требует специального оборудования и опыта. Наш завод может предоставить услуги балансировки на местах или обучение вашей команды технического обслуживания.

Вопрос 4: Как натяжение ремня влияет на вибрацию?

Ответ: Натяжение ремня существенно влияет на вибрацию. Слишком ослабленный ремень будет проскальзывать, вызывая высокочастотную вибрацию и шум. Слишком натянутый ремень приведет к перегрузке подшипников и созданию вибрации на частоте вращения. Правильное натяжение указано производителем ремня и его следует регулярно проверять. Правильное натяжение имеет важное значение для плавной работы.

Вопрос 5. Как лучше всего снизить вибрацию в системе рабочего колеса с ременным приводом?

Ответ: Лучший способ снизить вибрацию — устранить все потенциальные источники. Отбалансируйте рабочее колесо и шкивы, выровняйте валы, установите правильное натяжение ремня и при необходимости добавьте демпфирование. Системный подход более эффективен, чем рассмотрение отдельных компонентов. Наш завод может предоставить комплексное решение, включая сбалансированные ременные шкивы, инструменты для центровки и услуги по анализу вибрации.

8. Заключение

Ременные шкивы играют решающую роль в снижении вибрации в сочетании с крыльчатками и балансировочными грузами. Обеспечив точную балансировку шкивов, выбрав правильные характеристики демпфирования и настроив систему в целом, можно добиться плавной и бесшумной работы даже на высоких скоростях и при переменных нагрузках. Ключевым моментом является понимание источников вибрации и систематическое устранение их. Наш завод Zhejiang Hawen Electromechanical Co., Ltd. располагает опытом и оборудованием для производства ременных шкивов, отвечающих самым строгим требованиям по снижению вибрации. Мы используем прецизионную балансировку, высококачественные материалы и передовые конструкции демпфирования, чтобы наши шкивы способствовали плавному ходу системы. Независимо от того, разрабатываете ли вы новую систему рабочего колеса с ременным приводом или устраняете неполадки в существующей, мы можем помочь.

Наша команда инженеров готова помочь с анализом вибрации, выбором шкивов и настройкой системы. Мы можем предоставить подробные спецификации, услуги по балансировке и поддержку на месте. Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером в области промышленных приводных систем по всему миру.

Свяжитесь с Zhejiang Hawen Electromechanical Co., Ltd. сегоднячтобы обсудить ваши требования к ременным шкивам и узнать, как наша продукция может помочь вам снизить вибрацию в ваших системах рабочих колес с ременным приводом.
