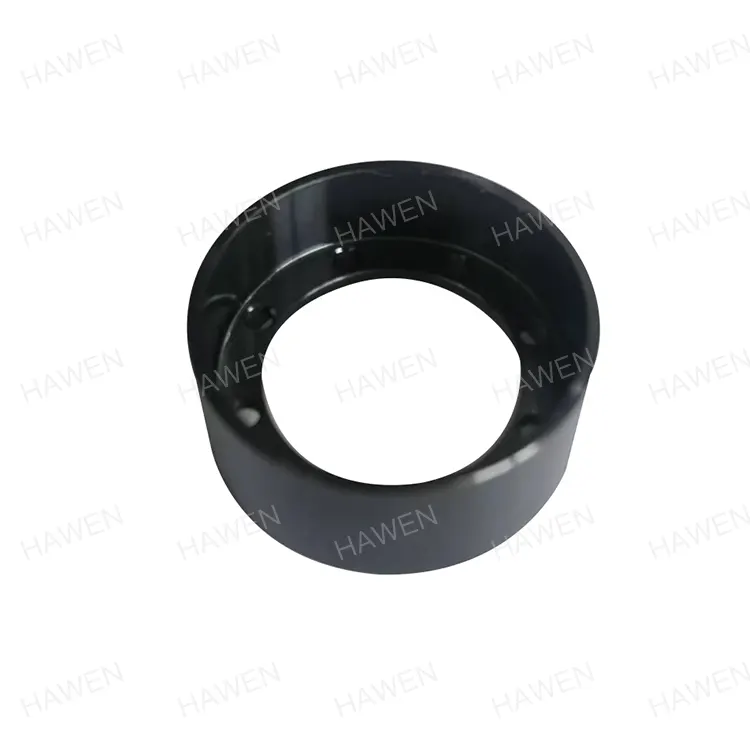

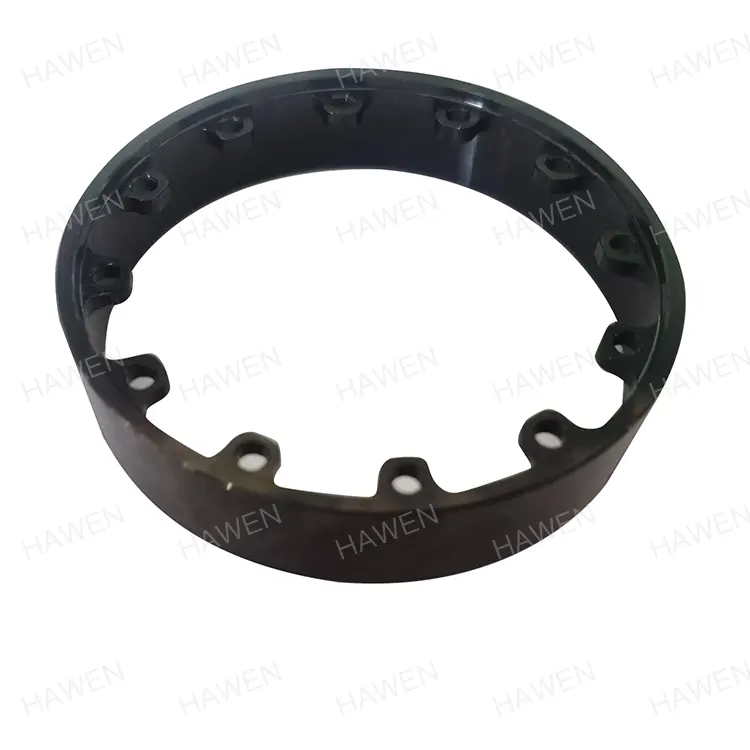

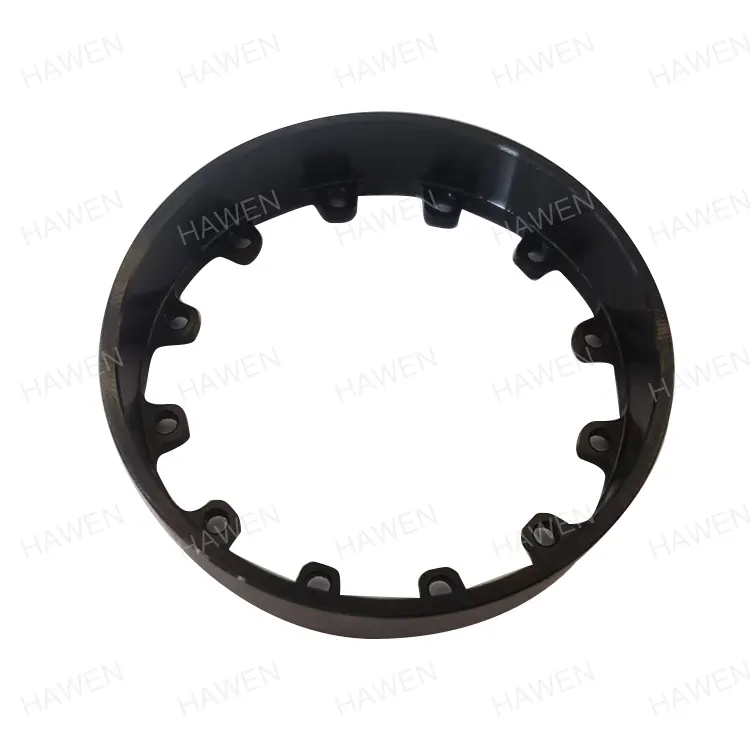

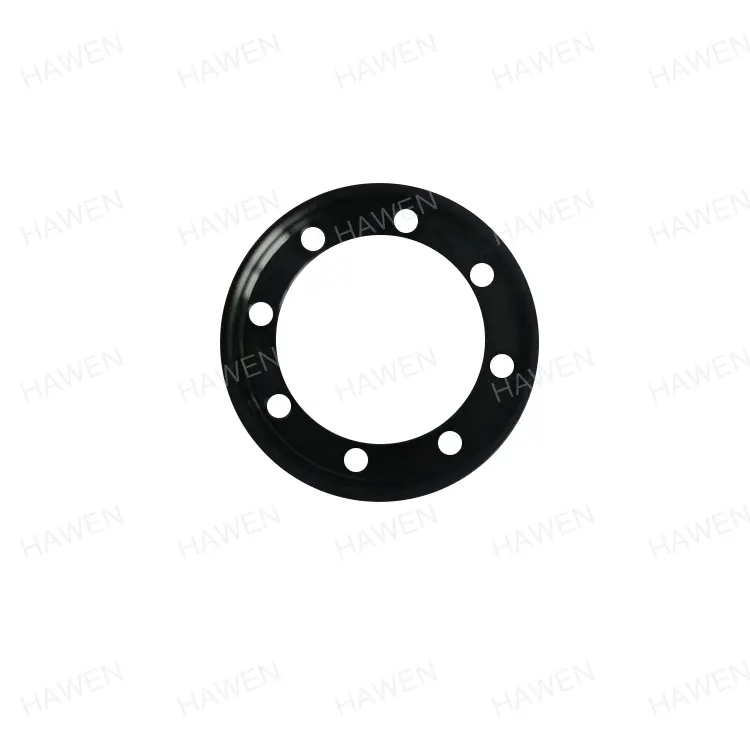

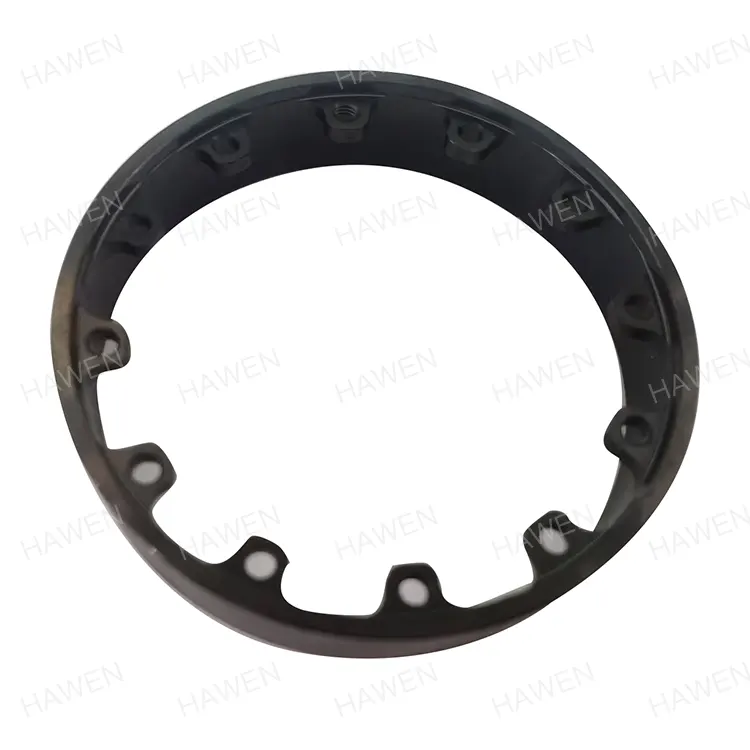

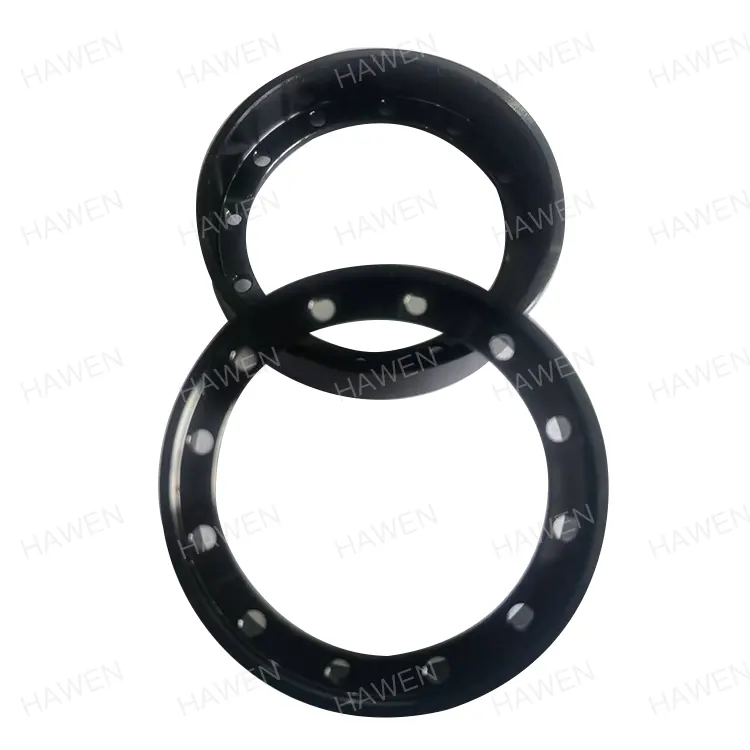

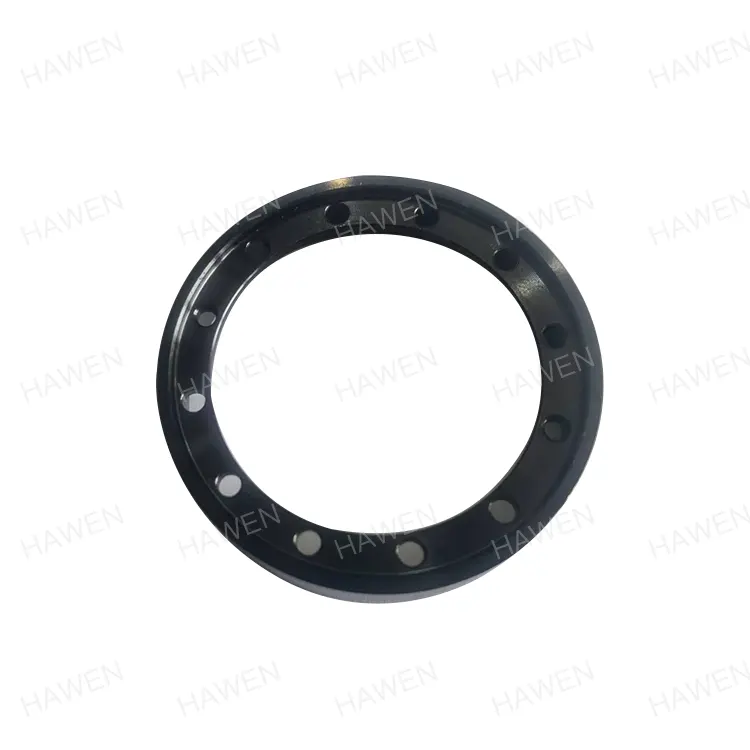

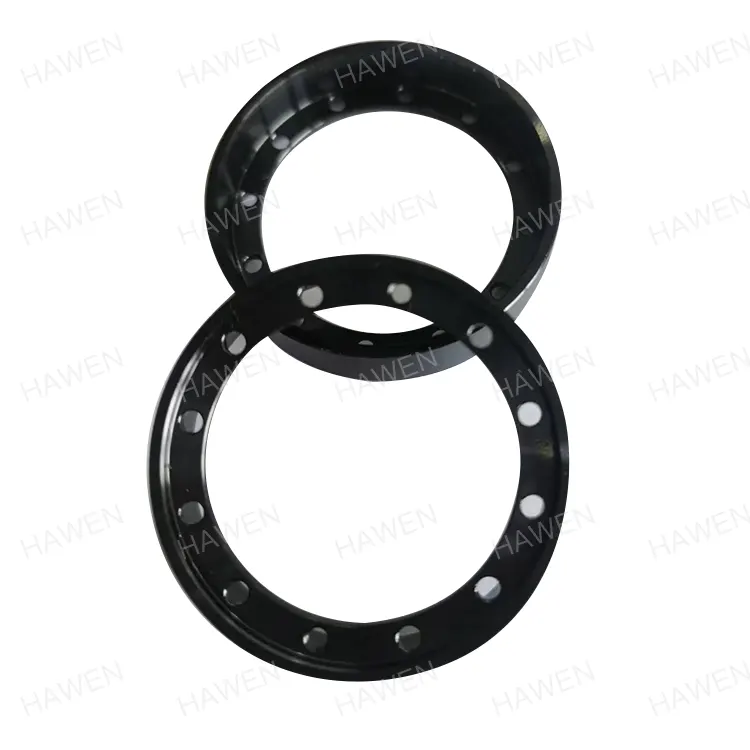

Хомут двигателя робота

Хомут двигателя робота является основным базовым компонентом сервоприводов, моментных и шарнирных двигателей роботов. Хотя кажется, что это механическая структурная часть, на самом деле она выполняет три основные функции: проводимость магнитной цепи, структурную поддержку, а также рассеивание тепла и электромагнитное экранирование. Он напрямую определяет плотность крутящего момента, эффективность работы, стабильность и срок службы двигателей, что делает его незаменимым ключевым элементом высокоточных приводных систем современных роботов.

Компания Haven (Trilion) уже более 20 лет активно работает в машиностроительной отрасли. С 2023 года компания сосредоточилась на исследованиях, разработках и крупномасштабном производстве роботизированных двигателей. Благодаря отлаженным процессам, строгому контролю качества и возможностям быстрой настройки компания стала высококачественным поставщиком основных аксессуаров для двигателей роботов в Китае, занимая 10% доли внутреннего рынка и обеспечивая долгосрочную поддержку многих ведущих предприятий по производству бытовой техники и роботов.

Основные параметры продукта

Продвигаемый хомут двигателя робота использует стандартизированную прецизионную обработку, а также поддерживает индивидуальное производство на основе чертежей заказчика, адаптируясь к требованиям к установке и производительности различных моделей двигателей роботов. Ниже перечислены основные основные параметры, все они проверены в реальных условиях производства и применения заказчиками:

Основные функции и ценность приложения

В качестве каркаса магнитной цепи и несущей конструкции двигателей роботов ярмо двигателя робота не представляет собой простой металлический фитинг. Его производительность напрямую связана с общей работой двигателя, включая магнитные, механические и тепловые параметры, чтобы обеспечить эффективную и стабильную работу двигателя.

Четыре основные функции

Замкнутая магнитная цепь

Создает путь с низким сопротивлением для постоянных магнитов и магнитных полей якоря, точно ограничивая распределение магнитного потока, значительно уменьшая утечку магнитного потока, улучшая использование магнитного поля и избегая снижения выходной мощности и аномального нагрева, вызванного магнитным насыщением, оптимизируя эффективность преобразования энергии от источника.

Структурная поддержка

Надежно фиксирует полюса постоянных магнитов и воспринимает знакопеременные нагрузки от высокоскоростного пуска-останова и частого переключения, обеспечивая жесткость конструкции и геометрическую точность во время работы и предотвращая деформацию компонентов на высоких скоростях.

Рассеяние тепла и электромагнитное экранирование

Действует как основной путь теплопроводности, быстро рассеивая потери железа и меди, контролируя повышение температуры. Он также эффективно подавляет паразитные магнитные поля, чтобы избежать помех в энкодерах, датчиках и других прецизионных компонентах, улучшая общие характеристики ЭМС.

Закрепление производительности

Выбор материала, технология обработки, толщина сечения и другие параметры напрямую определяют плотность крутящего момента, пульсацию крутящего момента и эффективность работы, что является критически важным условием для высокоточного и быстрого срабатывания робота.

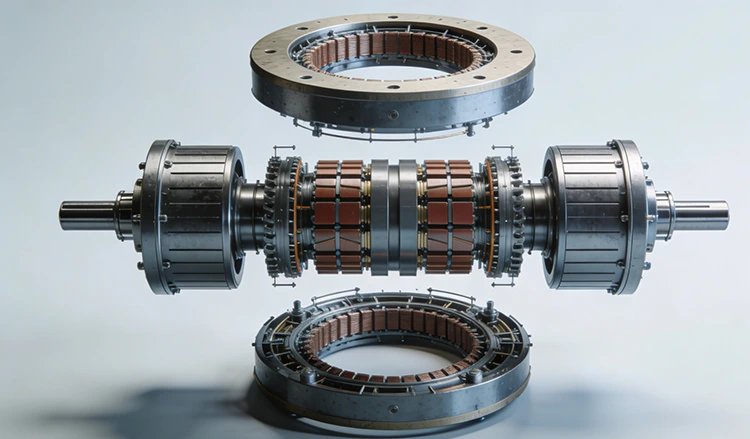

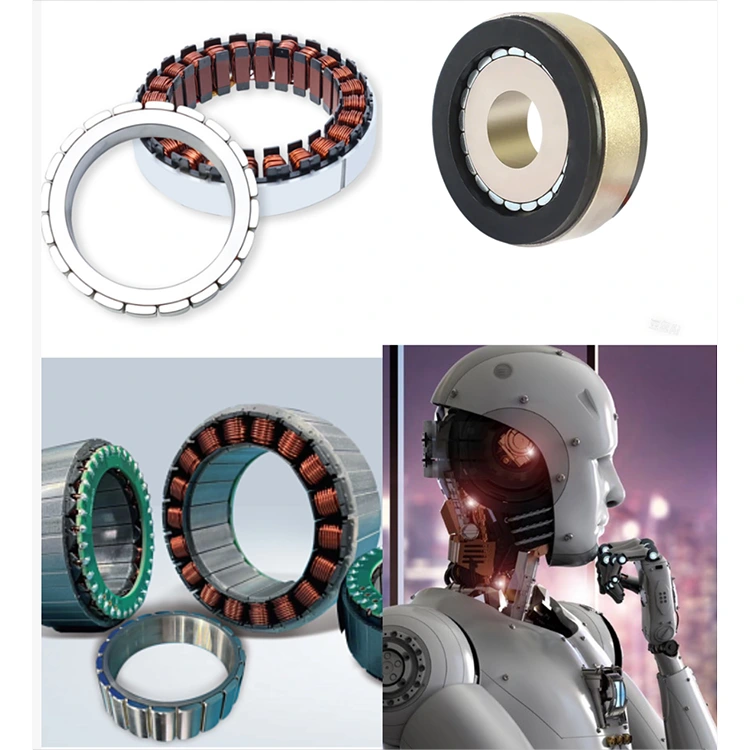

Применимые типы двигателей и последующее оборудование

Этот хомут двигателя робота совместим с различными основными двигателями, предназначенными для роботов, включая основные модули промышленных роботов, коллаборативных роботов и роботов-гуманоидов:

Серводвигатели: используются как ярмо статора и обратное ярмо ротора, сочетая компактный размер и высокий выходной крутящий момент для гибкого многосуставного движения.

Безрамные моментные двигатели: кольцевая структура интегрируется непосредственно в соединения робота, устраняя необходимость использования внешних корпусов и повышая плотность крутящего момента и гибкость установки.

Двигатели с осевым магнитным потоком/дисковые: адаптируются к конструкциям с двойным ярмом для осевых магнитных цепей, имеют плоскую конструкцию для модулей привода ног и талии в роботах-гуманоидах.

Двигатели без сердечника: могут использоваться в качестве корпусов двигателей, устраняя зубчатый крутящий момент для работы с низким уровнем пульсаций и высоким откликом в прецизионных рабочих органах роботов.

Ключевые показатели качества и отраслевой сравнительный анализ

Мы контролируем весь процесс производства Yoke робота-двигателя в соответствии со строгими стандартами, при этом основные показатели точности превышают общие отраслевые стандарты, полностью отвечая требованиям производителей высококачественных двигателей к закупкам в отношении стабильности размеров, посадки сборки и срока службы.

Влияние на производительность: высококачественное ярмо двигателя робота может напрямую увеличить удельную мощность двигателя на 15–30%, подавить более 99% паразитных помех магнитного поля, уменьшить потери в магнитной цепи, выдержать высокие электромагнитные нагрузки и обеспечить долгосрочную стабильную работу робота.

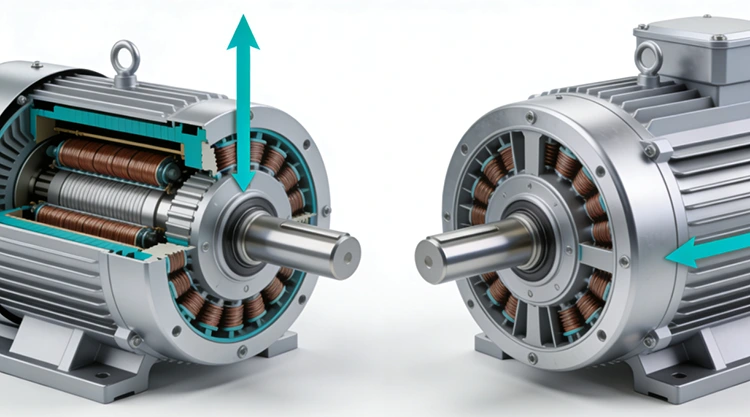

Осевой поток (слева) и радиальный поток (справа) в поперечном сечении

Выбор материала и контроль процесса

Специальный материал: высококачественная углеродистая конструкционная сталь 45 #.

В хомуте двигателя робота используется среднеуглеродистая сталь 45# национального стандарта со строго проверенными свойствами, адаптированными к условиям работы двигателя робота:

● Содержание углерода: 0,42–0,50 %; плотность: 7,85 г/см³; марганец: 0,50–0,80 %; кремний: 0,17–0,37 %; низкое содержание примесей фосфора и серы.

● Отличные комплексные механические свойства: предел прочности ≥ 600 МПа, предел текучести ≥ 355 МПа, относительное удлинение ≥ 16%; твердость HRC32–36 после закалки и отпуска.

● Оптимизирован за счет специальной термообработки, сочетающей прочность и ударную вязкость с превосходной усталостной стойкостью для длительной работы высокочастотного двигателя.

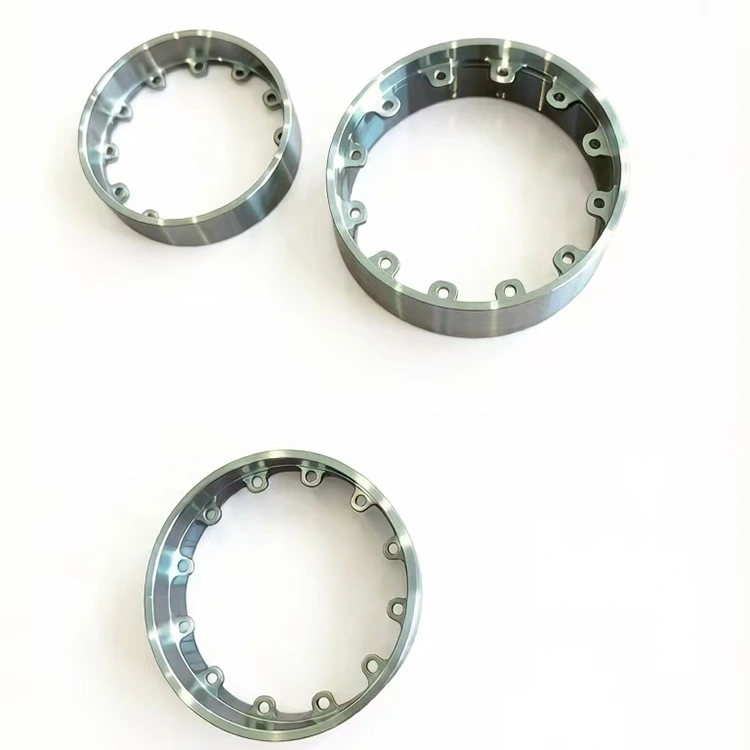

Прецизионная обработка и контроль процессов

Полная система управления с обратной связью обеспечивает высокую точность и стабильность партии:

● Допуск внутреннего отверстия контролируется с точностью до ±0,005 мм; оснащен КИМ, измерителем круглости, монитором контура и статистическим контролем процесса SPC.

● Строго контролируемая среда обработки для уменьшения колебаний температуры и вибрации; высокоточные станки с ЧПУ и специальные инструменты обеспечивают соблюдение размеров.

● Полный входной контроль материалов, мониторинг термообработки в режиме реального времени и 100% контроль готовой продукции для предотвращения попадания на рынок несоответствующей продукции.

Обработка поверхности: Полностью автоматическая обработка черной окисью

Использует самостоятельно разработанную формулу черного оксида и полностью автоматическую производственную линию без ручного контакта, чтобы избежать повреждений и загрязнения:

● Интегрированный автоматический процесс оксидирования и сушки повышает устойчивость к коррозии и ржавчине в соответствии с отраслевыми стандартами.

● Поддерживает индивидуальную обработку поверхности, включая гальванику, гальванизацию и никелирование для специальных применений.

Основные преимущества предприятия

Обладая более чем 20-летним опытом производства машиностроения, компания Haven создала комплексную систему от исследований и разработок, производства и контроля качества до послепродажного обслуживания, формируя дифференцированную конкурентоспособность в производстве хомутов для двигателей роботов и эффективно решая болевые точки клиентов при закупках, настройке и массовом производстве.

Достаточная мощность и стабильная доставка

● 120 высокоточных станков с ЧПУ, 1 полностью автоматическая линия очистки, 25 профессиональных технических специалистов.

● Ежемесячная мощность: 30 000 единиц; текущие ежемесячные продажи: 10 000–20 000 единиц, оставляя 40–50% возможностей для оптовых и срочных заказов.

● Надежная цепочка поставок в Чжэцзяне обеспечивает короткие сроки поставки сырья и стабильные поставки для крупномасштабного, многовариантного непрерывного производства.

Полностью автоматизированный контроль качества и почти полное отсутствие дефектов

● 25 автоматических инспекционных устройств для полноразмерного контроля от входящих материалов до готовой продукции.

● 100% онлайн-контроль качества; Пропускная способность производства 99,99%, заводская проходимость 100%.

● Сертифицирован по стандартам ISO9001 и IATF16949; полная отслеживаемость производства с превосходной стабильностью и надежностью.

Профессиональная техническая поддержка и мощная настройка

● Выделенная техническая группа, специализирующаяся на оптимизации и проектировании процесса сборки.

● Быстрое реагирование на индивидуальную настройку: производство на основе чертежей, использование определенных материалов и обработка поверхности.

● Комплексная поддержка: от консультаций по проектированию, оптимизации процессов и мелкосерийного пробного производства до массового производства, что сокращает циклы разработки и снижает затраты.

Экологическое соответствие и контроль затрат

● Полное соответствие требованиям ЕС ROHS и REACH с полными сертификационными отчетами.

● Автоматизированное производство сокращает ручное вмешательство и улучшает использование материалов, контролирует затраты, одновременно обеспечивая низкое энергопотребление и низкие выбросы отходов, балансируя экологические показатели и экономическую эффективность.

Кооперативные клиенты и модели партнерства

Наш роботизированный мотор-хомут уже более десяти лет обеспечивает стабильное стратегическое сотрудничество ведущим отечественным и международным предприятиям, включая Samsung, Haier и Nidec. Качество продукции и обслуживание высоко ценятся благодаря высоким показателям повторных покупок.

Мы поддерживаем несколько моделей сотрудничества:

● Массовые закупки стандартизированной продукции.

● Изготовление на заказ по чертежам заказчика.

● Образцовое производство по специальным спецификациям.

Мы приглашаем клиентов со всего мира посетить нашу фабрику для проверки и делового сотрудничества. Опираясь на нашу зрелую производственную систему и техническую мощь, мы помогаем клиентам сократить затраты на разработку, тестирование, производство и послепродажное обслуживание для достижения долгосрочных взаимовыгодных результатов.
