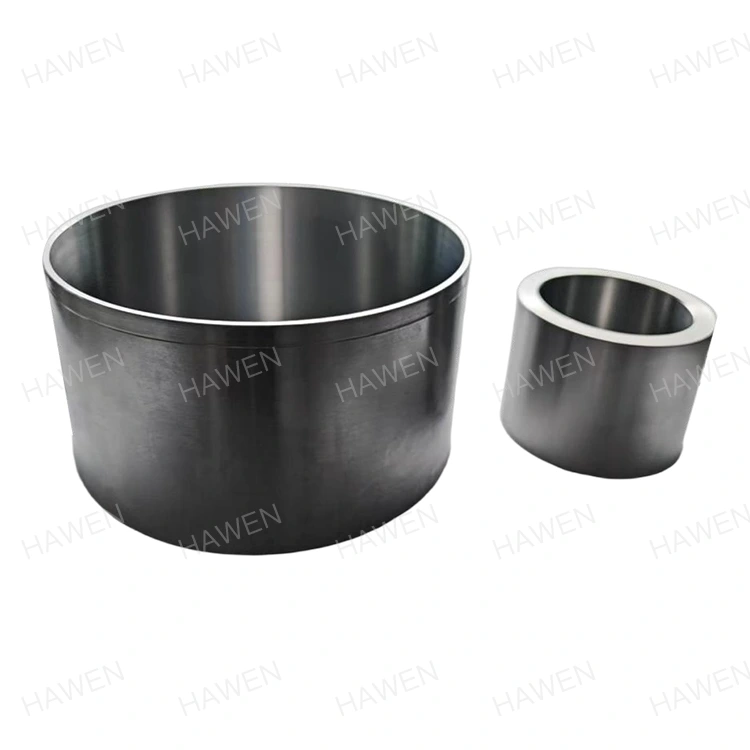

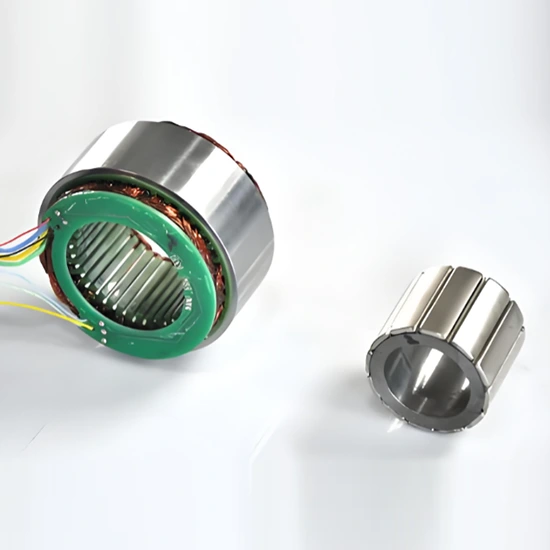

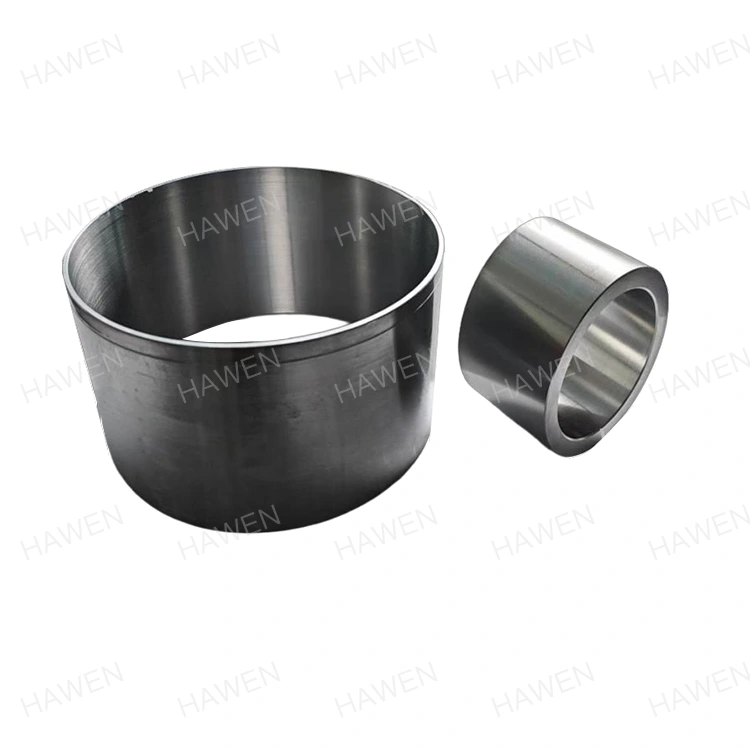

Ядро ротора

HAWEN специализируется на предоставлении качественных сердечников роторов, используя передовой опыт точного производства. Его статорный сердечник обеспечивает надежную работу роботизированных манипуляторов и транспортных средств на новых источниках энергии. Как профессиональный производитель, мы предлагаем индивидуальные услуги для удовлетворения потребностей покупателей в секторах промышленной автоматизации и энергетики.

Спецификация продукта

Области применения продукта

HAWEN (Trilon) — предприятие с более чем 20-летним опытом работы в машиностроительной отрасли. С 2015 года мы сосредоточились на исследованиях, разработках и производстве сердечников статоров, которые в основном используются для совместной защиты роботизированных манипуляторов и в энергетической отрасли. Сердечники наших статоров изготовлены с высокой точностью из углеродистой стали 20# и легированной стали 42CrMo.

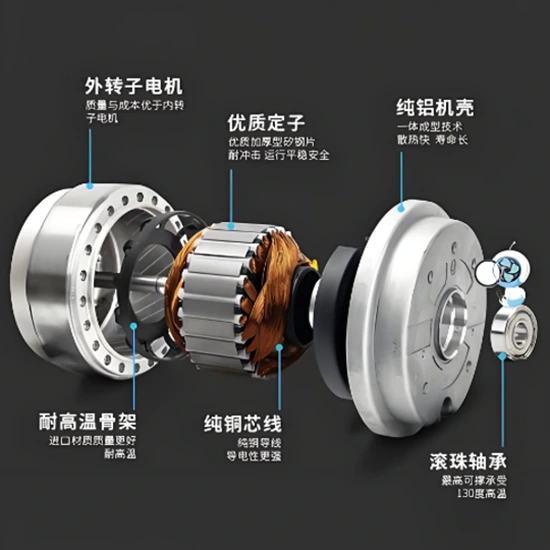

Являясь основным компонентом различных электродвигателей в промышленном секторе, сердечники статора применяются в роботизированных манипуляторах, компрессорах и другом оборудовании. Они реализуют высокоэффективное электромеханическое преобразование энергии, поддерживая автоматизацию производства и управления технологическими процессами.

В энергетике и энергетике сердечники статоров широко используются в энергетическом оборудовании, таком как ветряные турбины и паровые турбины. Сердечники статоров ветряных турбин имеют специальную конструкционную конструкцию с открытыми наклонными пазами и пластинами с вентиляционными щелями для оптимизации рассеивания тепла, эффективного снижения повышения температуры и электромагнитных потерь, а также повышения производительности оборудования и увеличения срока его службы.

В сфере транспорта и новых технологий сердечники статоров являются ключевыми компонентами двигателей транспортных средств на новой энергии и серводвигателей роботов. Их высокоэффективная конструкция напрямую влияет на удельную мощность и энергоэффективность приводных систем. Техническая основа сердечников статора заключается в оптимизации материалов и конструкции.

Наша продукция охватывает широкий спектр отраслей промышленности, в основном обслуживая область защиты суставов роботизированных рук, и мы обладаем возможностями высокоточного и точного производства.

Оборудование для нанесения продукции и основные клиенты

Вышеупомянутая продукция в основном применяется для двигателей промышленных роботов-манипуляторов, основными клиентами которых являются Nidec, Midea, Haier и другие известные предприятия.

Технические параметры: Сердечник статора из углеродистой стали 20#

Технические параметры: Сердечник статора из легированной стали 42CrMo

Основные преимущества

Производственные ресурсы и инфраструктура

HAWEN продолжает инвестировать в автоматизированные производственные ресурсы, чтобы создать стабильную производственную основу. На предприятии работают 10 полностью автоматизированных производственных линий, а также автоматизированная линия очистки поверхности и автоматизированная линия обработки черной оксидной пленкой, что обеспечивает крупномасштабное и непрерывное производство.

Инженерная экспертиза и реализация продукции

При поддержке опытной команды инженеров HAWEN участвует в разработке продуктов для клиентов на ранних стадиях. Оценивая требования к промышленной системе, структурный дизайн, а также выбор материалов и процессов, HAWEN обеспечивает соответствие продуктов функциональным и эксплуатационным требованиям, сохраняя при этом технологичность и масштабируемость.

Прецизионная обработка и автоматизированное выполнение

Все ответственные процессы обработки выполняются на высокоточном автоматизированном оборудовании. Контроль размеров сердечника является стабильным, при этом основные допуски, такие как допуск внутреннего отверстия, поддерживаются на уровне ≤0,005 мм. Автоматизированное выполнение сводит к минимуму вмешательство человека и обеспечивает повторяемость и последовательность.

Комплексное управление качеством и мониторинг данных

Контроль качества начинается на этапе поиска сырья, где строго контролируется постоянство. В процессе производства системы онлайн-контроля отслеживают ключевые параметры в режиме реального времени, что позволяет своевременно выявлять и корректировать отклонения. Выход продукции остается на уровне 99,995% при 100% проверке перед отправкой.

Экологически ответственные материалы и чистые процессы

HAWEN строго соблюдает экологические требования при выборе материалов и производственных процессах. Продукция изготавливается с использованием низкоуглеродистой автоматной стали 1215 для снижения содержания вредных веществ. Обработка поверхности осуществляется с помощью полностью автоматизированного процесса черной оксидной обработки, предотвращающего ручное загрязнение, одновременно улучшающего коррозионную стойкость и сокращающего количество отходов. Продукты соответствуют ROHS, REACH и другим международным экологическим нормам.

Настройка и совместимость системы

Основываясь на различных конфигурациях промышленных систем и условиях эксплуатации клиентов, HAWEN предлагает индивидуальные конструкции и конструкции специальной формы, обеспечивающие надлежащее соответствие условиям применения и эксплуатационную надежность. Раннее участие в проектировании сокращает последующие модификации и усилия по тестированию.

Производственная мощность и гибкость поставок

Общая ежемесячная мощность HAWEN достигает примерно 5 миллионов единиц. При текущих ежемесячных поставках в 3–4 миллиона единиц, доступной остается 40–60% мощностей. Эта структура поддерживает масштабирование проекта, корректировку графика поставок и изменения рыночного спроса.

Региональная цепочка поставок и оперативность реагирования

Расположенная в провинции Чжэцзян, одном из крупнейших производственных центров Китая, компания HAWEN пользуется преимуществами долгосрочного сотрудничества с опытными местными поставщиками. Короткие сроки закупок и стабильные поставки повышают надежность поставок и скорость реагирования.

Результаты для клиентов и долгосрочная ценность

Благодаря стабильным производственным ресурсам, эффективному проектированию и надежной системе качества HAWEN помогает клиентам добиться экономической эффективности, малошумной работы, высоких показателей квалификации и соблюдения экологических требований. Выбор HAWEN снижает общие затраты на разработку, тестирование, производство и послепродажное обслуживание на протяжении всего жизненного цикла продукта.

Выбор материала

45# углеродистая сталь

Углеродистая сталь 45# — это высококачественная углеродистая конструкционная сталь с содержанием углерода примерно от 0,42% до 0,50%, относящаяся к категории среднеуглеродистой стали. Плотность его материала составляет 7,85 г/см³; его химический состав включает 0,50%-0,80% марганца, 0,17%-0,37% кремния, со строго контролируемыми примесными элементами, такими как фосфор и сера. Механические свойства и термическая обработка: Обладает отличными комплексными механическими свойствами, пределом прочности не менее 600 МПа, пределом текучести не менее 355 МПа, удлинением не менее 16% и уменьшением площади не менее 40%. Из-за плохой прокаливаемости он склонен к растрескиванию при закалке в воду и имеет среднюю свариваемость — для снятия внутренних напряжений необходим предварительный подогрев перед сваркой и послесварочный отжиг. Закалка и отпуск (закалка плюс высокотемпературный отпуск) при термообработке позволяют оптимизировать ее характеристики: температура закалки обычно составляет около 840°С, температура отпуска - 560-600°С, а твердость может достигать 22-34 HRC.

Легированная сталь 42CrMo

42CrMo — это сверхвысокопрочная легированная конструкционная сталь, известная своими превосходными комплексными механическими свойствами и широко используемая в отраслях промышленности с высокими требованиями к прочности и ударной вязкости. Ее основной химический состав включает 0,38–0,45% углерода (C), 0,90–1,20% хрома (Cr), 0,15–0,25% молибдена (Mo) и небольшое количество кремния (Si) и марганца. (Мн). Такая конструкция состава придает материалу высокую прочность, хорошую ударную вязкость, высокую прокаливаемость и отсутствие явной отпускной хрупкости. После закалки и отпуска он может получить высокий предел выносливости и стойкость к множественным ударам, а также демонстрирует отличную ударную вязкость при низких температурах. Механические свойства: предел прочности σb ≥1080 МПа, предел текучести σs ≥930 МПа, удлинение δ5 ≥12%, уменьшение площади ψ ≥45%, энергия удара Akv ≥63 Дж, ударная вязкость αkv ≥78. Дж/см²; твердость в отожженном состоянии составляет 147 ~ 241 HB, а твердость после закалки и отпуска можно контролировать на уровне ≤217 HBW.

Управление процессом

● Контроль допуска диаметра отверстия: достижение высокой точности ±0,008 мм предъявляет чрезвычайно строгие требования к технологическому оборудованию и стабильности процесса. Такой точный диапазон допусков требует высочайшей точности обрабатывающего оборудования (например, станков с ЧПУ), высококачественных режущих инструментов, стабильных условий процесса и надежных приспособлений (например, контроля температуры, подавления вибрации); Любое незначительное отклонение может привести к дефектам качества продукции. Мы применяем передовые производственные процессы для обеспечения этой точности: реализуемую с помощью высокоточных измерительных приборов (например, координатно-измерительной машины (КИМ), тестера круглости, инструмента для измерения профиля), строгого контроля процесса (например, статистического управления процессом (SPC)) и стабилизированной среды обработки, которая гарантирует стабильность серийного производства. Ценность применения: в прецизионных трансмиссионных системах допуск отверстия напрямую влияет на точность посадки между компонентами и валами, что имеет решающее значение для трансмиссии. эффективность, контроль уровня шума и срок службы продукции — это основные технические показатели высокотехнологичного производства.

Мы осуществляем строгий контроль качества на протяжении всего производственного процесса, чтобы обеспечить стабильность и долговечность продукции во время использования.

● Согласование характеристик материала: строгий контроль твердости материала и процессов термообработки для эффективного повышения износостойкости и усталостной прочности.

Обработка поверхности – очистка и пассивация

Сердечники статора изготовлены из металлических материалов и работают в суровых условиях, что неизбежно приводит к появлению ржавчины и коррозии запасных частей без соответствующей обработки. Наша компания имеет профессиональную и опытную команду разработчиков; Благодаря многолетнему практическому опыту и многократным испытаниям мы разработали специальную формулу обработки поверхности для этого продукта. Мы применяем процесс очистки и пассивации в сочетании с полностью автоматической системой сушки, без ручного контакта с продуктами на протяжении всего процесса. Это не только повышает коррозионную стойкость продукции в соответствии с отраслевыми стандартами, но также снижает риск столкновения продукции в результате контакта с человеком и обеспечивает эксплуатационную стабильность продукции.

Другие процессы гальваники, такие как общая гальваника, цинкование и никелирование, также доступны и могут быть полностью адаптированы в соответствии с требованиями заказчика.

Экологические требования

Вся продукция соответствует строгим требованиям по защите окружающей среды с точки зрения выбора сырья и процессов обработки поверхности и поддерживается официальными сертификационными отчетами ROHS и REACH.

Возможности исследований, разработок и настройки

Наша профессиональная научно-исследовательская и техническая команда имеет 20-летний опыт работы в отрасли. Мы можем полностью удовлетворить требования клиентов, решить их технические проблемы в соответствии с конкретными сценариями применения и требованиями, а также изготовить сердечники статора специальной формы. Мы горячо приветствуем изготовление индивидуальных изделий в соответствии с предоставленными чертежами, включая изготовление изделий по индивидуальному заказу с использованием определенного сырья и процессов обработки поверхности. Мы также искренне приглашаем зарубежных гостей посетить нашу производственную фабрику.

Синергия новой организационной структуры

Синергия, обеспечиваемая новой организационной структурой, позволяет HAWEN полностью оправдывать ожидания клиентов на основе углубленного и эффективного сотрудничества.

Внутренние клиенты

Мы установили долгосрочные стратегические партнерские отношения с отечественными клиентами, такими как Sanjiang Electric, LG Tianjin и Nidec, и стабильные отношения сотрудничества, охватывающие более десяти лет.
