Шкив ГРМ

Шкив ГРМ HAWEN — это механический компонент ременной передачи ГРМ, который обеспечивает точную передачу мощности посредством зацепления зубьев с ремнями ГРМ. Он отличается высокой эффективностью передачи, низким уровнем шума и простым обслуживанием. Наша продукция широко используется в средствах автоматизации, точном машиностроении, промышленной трансмиссии и других областях. Мы приглашаем клиентов настроить продукцию по чертежам или посетить наш завод.

Спецификация продукта

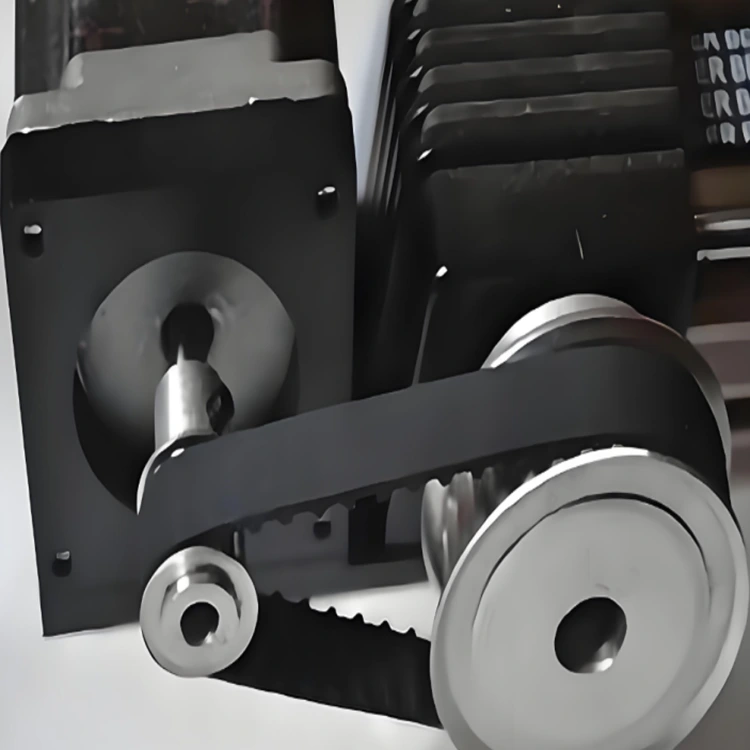

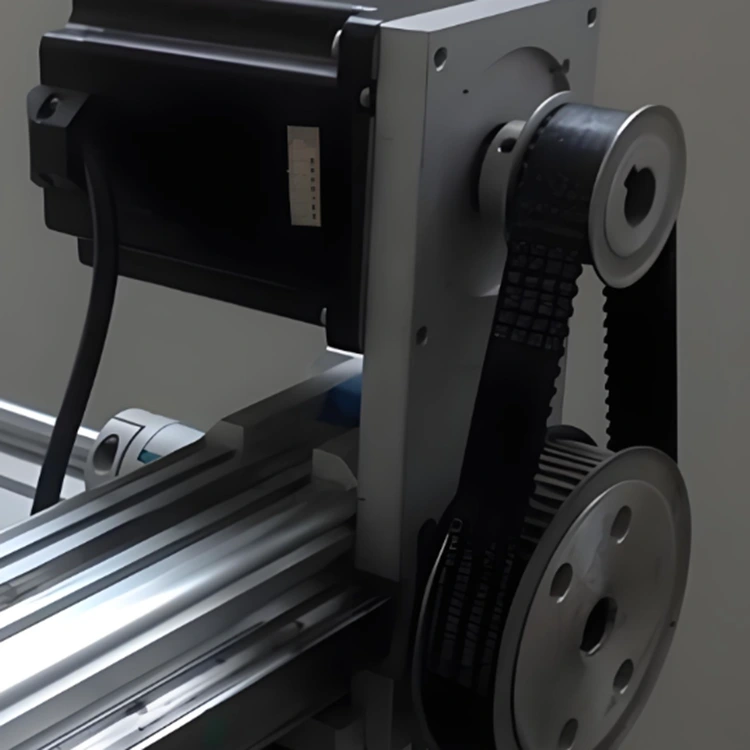

Области применения продукта

HAWEN (Trilon) уже более 20 лет активно работает в машиностроительной отрасли. С 2005 года наша компания проводит углубленные исследования и разработки и производство шкивов ГРМ для двигателей бытовой техники, шкивов ГРМ для автомобилей, шкивов ГРМ для вилочных погрузчиков AGV и различных типов шкивов ГРМ. Этот продукт может быть обработан и сформирован из углеродистой стали 45#, автоматной стали 1215 и алюминиевых сплавов серии 70. Наша продукция охватывает широкий спектр отраслей:

1.Новое энергетическое и экологическое оборудование: применяется в фотоэлектрической промышленности для систем слежения, очистных машин и оборудования для транспортировки модулей, обеспечивая точное позиционирование и высокоэффективную работу фотоэлектрических модулей.

2. Прецизионное производство: отвечает требованиям высокоскоростной и высокоточной передачи в испытательном оборудовании 3C и полупроводниковой промышленности, повышая надежность оборудования.

3. Автоматизация и общее оборудование: обычно используется в станках с ЧПУ, полиграфическом оборудовании, текстильном оборудовании и т. д. для реализации многоосной синхронной передачи.

Основные преимущества: высокая точность, высокая энергоэффективность и высокая адаптируемость к окружающей среде.

● Сверхвысокая точность передачи: конструкция зубчатого зацепления обеспечивает отсутствие проскальзывания и постоянное передаточное число, что делает ее подходящей для сценариев, требующих точного управления движением.

● Высокая эффективность и простота обслуживания: КПД передачи достигает более 98% с замечательным эффектом энергосбережения; он не требует смазки, что снижает затраты на техническое обслуживание.

● Стабильная и надежная работа: отличная амортизация и амортизация при низком уровне шума, идеально подходит для условий с высокими требованиями к тишине и стабильности.

● Высокая адаптируемость: поддерживает передачу на большие расстояния и может адаптироваться к суровым условиям работы, таким как влажность и коррозия, посредством обработки поверхности (например, цинкование, высокочастотная закалка).

Оборудование для нанесения продукции и основные клиенты

Вышеупомянутая продукция в основном применяется в электродвигателях для автомобильной трансмиссии и трансмиссионном оборудовании заводских сборочных линий. Основными клиентами являются компании Nidec, Midea, Haier и другие известные предприятия.

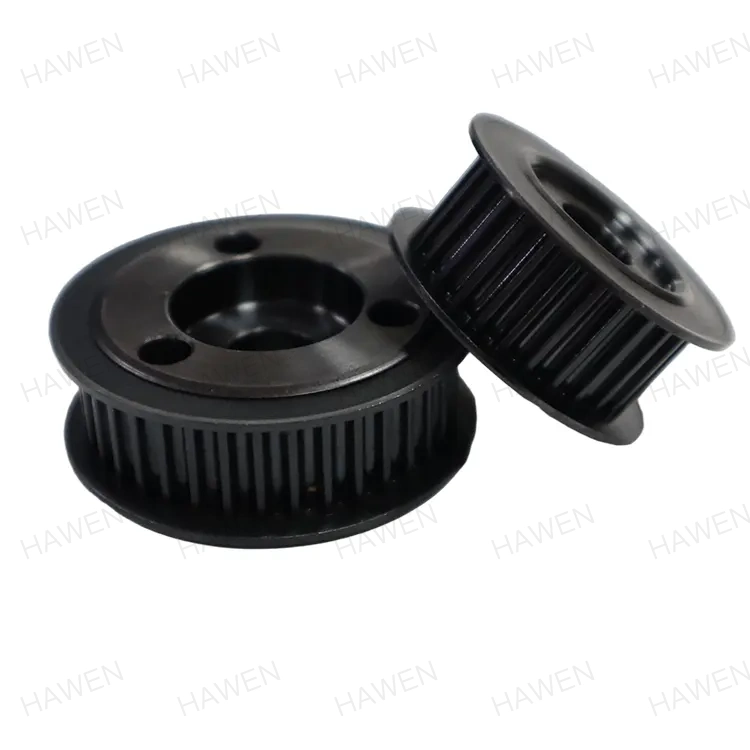

Технические параметры: Железный шкив ГРМ

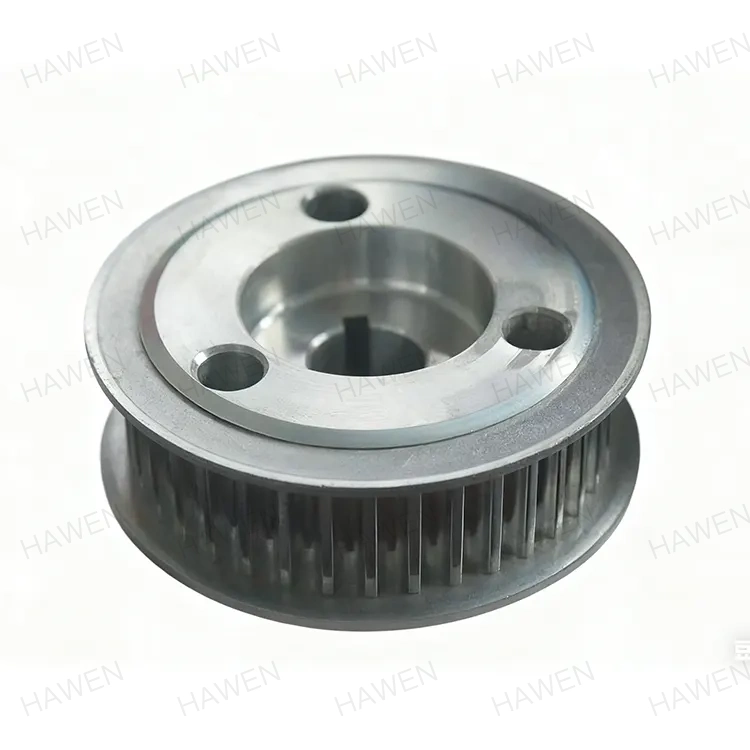

Технические параметры: Шкив ГРМ из алюминиевого сплава

Основные преимущества

Мы можем похвастаться сильными техническими возможностями в области исследований и разработок и высокоточным производственным оборудованием. В процессе совместной разработки будущих продуктов с клиентами технологии HAWEN всегда ищут оптимальные решения и получают признание клиентов.

100% автоматический онлайн-контроль качества и высокоточное производство.

Контроль источника: строгий контроль консистенции сырья на этапе закупки для обеспечения стабильных характеристик материала. ✅ Прецизионная обработка: использование высокоточного оборудования для автоматизированной обработки, чтобы гарантировать точность размеров продукта (например, допуск внутреннего отверстия ≤0,01 мм). ✅ Полный контроль процесса: мониторинг производственных параметров в режиме реального времени с помощью онлайн-системы обнаружения для своевременного обнаружения и исправления отклонений. ✅ Постоянный контроль качества: устранение ошибок ручного управления для обеспечения стабильной работы каждого продукта. ✅ Высокий уровень квалификации: производственная квалификация уровень контролируется на уровне 99,99%, при этом уровень заводской квалификации составляет 100%. Повышение эффективности: автоматизированные процессы сокращают ручное вмешательство и снижают производственные затраты.

Строгий экологический контроль на протяжении всего процесса

Экологически чистое сырье: используйте углеродистую сталь 45# для уменьшения количества вредных веществ в соответствии со стандартами экологически чистых материалов. ✅ Обработка поверхности: используйте полностью автоматический процесс черного окисления, чтобы избежать загрязнения от ручного контакта, повысить коррозионную стойкость и сократить образование отходов. ✅ Международные экологические сертификаты: все продукты прошли ROHS, REACH и другие международные экологические сертификаты, чтобы гарантировать отсутствие опасных веществ. ✅ Экологичный производственный процесс: автоматизированные производственные линии сокращают потребление энергии и образование отходов без ручного контакта на протяжении всего процесса. С помощью полностью автоматического онлайн-испытательного оборудования каждый продукт подвергается полной проверке размеров, геометрических допусков и дефектов поверхности перед отправкой с завода, чтобы гарантировать согласованность партии.

Мы поддерживаем долгосрочное сотрудничество с известными отечественными и зарубежными производителями автомобилей и завоевали широкое признание на рынке. Благодаря 20-летнему техническому накоплению мы постоянно оптимизируем использование материалов и производственные процессы. Наша продукция прошла сертификацию системы качества ISO9001 и IATF16949, что обеспечивает полную отслеживаемость от складирования сырья до доставки готовой продукции.

yuqnaЭффективная команда исследований и разработок: быстрая скорость реагирования, экономия затрат и времени клиентов на разработку; мы изготавливаем конструкции специальной формы с учетом требований промышленных систем клиентов.

Высокая производственная мощность: у нас есть 120 комплектов высокоточного оборудования с ЧПУ и одна полностью автоматическая линия по производству черного оксидирования с ежемесячной производственной мощностью 500 000 штук. Текущий ежемесячный объем продаж составляет около 300 000-400 000 штук, при этом ежемесячная профицитная мощность составляет 40-60%.

Мы руководствуемся конечным спросом рынка, уделяя особое внимание:

Повышение эффективности и снижение затрат

Низкий уровень шума и высокая скорость квалификации

Защита окружающей среды

● Большая гибкость в изменении конструкции.

● Высокая эффективность и скорость принятия решений.

● Короткие сроки закупок сырья и различных аксессуаров: мы расположены в провинции Чжэцзян, «родном городе производства в Китае», и имеем хорошо налаженную и богатую цепочку поставок поставщиков.

● Надежные, высокоэффективные и высококачественные решения HAWEN позволяют всем клиентам избежать обходных путей: выбрав нас, они не захотят переключаться на других поставщиков.

● Выбор HAWEN означает сокращение затрат клиентов на разработку, тестирование, производство и послепродажное обслуживание.

Выбор материала

45# углеродистая сталь

Углеродистая сталь 45# — это высококачественная углеродистая конструкционная сталь с содержанием углерода примерно от 0,42% до 0,50%, относящаяся к категории среднеуглеродистой стали. Плотность его материала составляет 7,85 г/см³; его химический состав включает 0,50–0,80 % марганца, 0,17–0,37 % кремния со строго контролируемыми примесными элементами, такими как фосфор и сера.

Механические свойства и термическая обработка: Он обладает превосходными комплексными механическими свойствами: предел прочности на разрыв не менее 600 МПа, предел текучести не менее 355 МПа, удлинение не менее 16% и уменьшение площади не менее 40%. Из-за плохой прокаливаемости он склонен к растрескиванию при закалке в воду и имеет среднюю свариваемость — для снятия напряжений требуется предварительный нагрев перед сваркой и послесварочный отжиг. Закалка и отпуск (закалка плюс высокотемпературный отпуск) при термообработке позволяют оптимизировать ее характеристики: температура закалки обычно составляет около 840°С, температура отпуска - 560-600°С, а твердость может достигать 22-34 HRC.

7075 Алюминиевый сплав

Алюминиевый сплав 7075 представляет собой сверхвысокопрочный алюминиевый сплав Al-Zn-Mg-Cu с цинком в качестве основного легирующего элемента. Его химический состав включает 5,1–6,1% цинка, 2,1–2,9% магния, 1,2–2,0% меди, следовые количества 0,18–0,28% хрома и ≤0,20% титана с алюминием в качестве матрицы.

Механические свойства: предел прочности ≥560 МПа (до 572 МПа в состоянии Т6), предел текучести ≥495 МПа, твердость 150 НВ (повышается до 175-200 НВ в состоянии Т6), модуль упругости 71 ГПа. Он сохраняет превосходную прочность в условиях низких температур.

Обрабатываемость: он обладает отличными режущими характеристиками и подходит для обработки на станках с ЧПУ, но его свариваемость плохая — вместо этого рекомендуется клепка или клеевое соединение. Контроль параметров необходим при обработке пластмассы, чтобы избежать растрескивания.

Управление процессом

Контроль допуска внутреннего отверстия. Требуется высокая точность ±0,005 мм, что требует чрезвычайно высоких стандартов для технологического оборудования и стабильности процесса. Этот точный диапазон допусков предъявляет чрезвычайно высокие требования к точности обрабатывающего оборудования (например, станков с ЧПУ), качеству инструмента и стабильности процесса (например, к контролю температуры и подавлению вибрации). Любое незначительное отклонение может привести к проблемам с качеством продукции.

Для этого наша компания использует передовые процессы:  Это достигается за счет высокоточных измерительных приборов (таких как координатно-измерительные машины, приборы для измерения круглости и приборы для измерения профиля), строгого контроля процессов (например, статистического контроля процессов SPC) и стабильной технологической среды, обеспечивающей согласованность в массовом производстве.

Прикладная ценность: в прецизионных трансмиссионных системах допуск внутреннего отверстия напрямую влияет на точность посадки детали на вал, влияя на эффективность трансмиссии, уровень шума и срок службы изделия. Это основной технический индикатор в высокотехнологичном производстве.

• Строгий контроль качества поддерживается на протяжении всего производственного процесса, чтобы гарантировать стабильность и долговечность продукта во время использования.

• Подбор характеристик материала требует строгого контроля твердости материала и процессов термообработки для повышения износостойкости и усталостной прочности.

Обработка поверхности

Наша компания разработала полностью автоматическую линию чернения.

Поскольку шкивы ГРМ изготовлены из металла и эксплуатируются в суровых условиях, ржавчина или коррозия деталей неизбежны.  Наша компания имеет профессиональную и опытную команду разработчиков. Благодаря многолетнему практическому опыту и экспериментам мы разработали специальную формулу обработки поверхности этого продукта.  Мы используем полностью автоматическое оборудование для чернения поверхности и полностью автоматическую систему сушки, исключающую ручной контакт на протяжении всего процесса. Это повышает коррозионную стойкость продукта, соответствует отраслевым стандартам, снижает риск повреждений при ручном обращении и столкновениях, а также обеспечивает стабильность продукта во время использования.

Кроме того, доступны различные гальванопокрытия, такие как цинкование и никелирование, которые могут быть адаптированы в соответствии с требованиями заказчика.

Экологические требования

Вся продукция соответствует строгим экологическим требованиям в отношении сырья и обработки поверхности, а также имеет официальные сертификаты сертификации ROHS и REACH.

Возможности исследований, разработок и настройки

Наша профессиональная техническая команда по исследованиям и разработкам имеет 20-летний опыт работы в отрасли. Мы можем удовлетворить потребности клиентов, решить их технические проблемы в соответствии с их конкретными требованиями и областями применения, а также изготовить зубчатые шкивы специальной формы. Мы тепло приветствуем клиентов, которые могут предоставить чертежи для индивидуальной настройки (включая продукцию по индивидуальному заказу с указанным сырьем и обработкой поверхности), а также приглашаем зарубежных клиентов посетить наш завод.

Синергия новой организационной структуры

Синергия, обеспечиваемая новой организационной структурой, позволяет HAWEN оправдывать ожидания клиентов на основе эффективного и углубленного сотрудничества.

Внутренние клиенты и доля рынка

Мы установили долгосрочные стратегические партнерские отношения с отечественными клиентами, такими как Sanjiang Electric, LG Tianjin и Nidec, и отношения сотрудничества охватывают более десяти лет. На данный момент наша компания достигла 50% доли рынка зубчатых шкивов на китайском рынке.
