Почему ременные шкивы с высокой концентричностью минимизируют время вторичной регулировки?

В любой системе с ременным приводом — от высокоскоростного промышленного вентилятора до прецизионной конвейерной линии — эффективность первоначальной установки — это только половина дела. Другая половина — это то, что происходит после запуска системы: вторичные настройки. Это процедуры настройки, повторной центровки и повторного натяжения, которые должны выполнять бригады технического обслуживания, чтобы исправить проблемы с биением, вибрацией и отслеживанием ремня, которые становятся очевидными только под нагрузкой. На многих заводах эти вторичные регулировки требуют больше трудочасов, чем первоначальная установка, и являются основным источником незапланированных простоев. Коренную причину большинства этих корректировок можно отнести к одному, часто упускаемому из виду, параметру: концентричностиРеменные шкивысами себя.

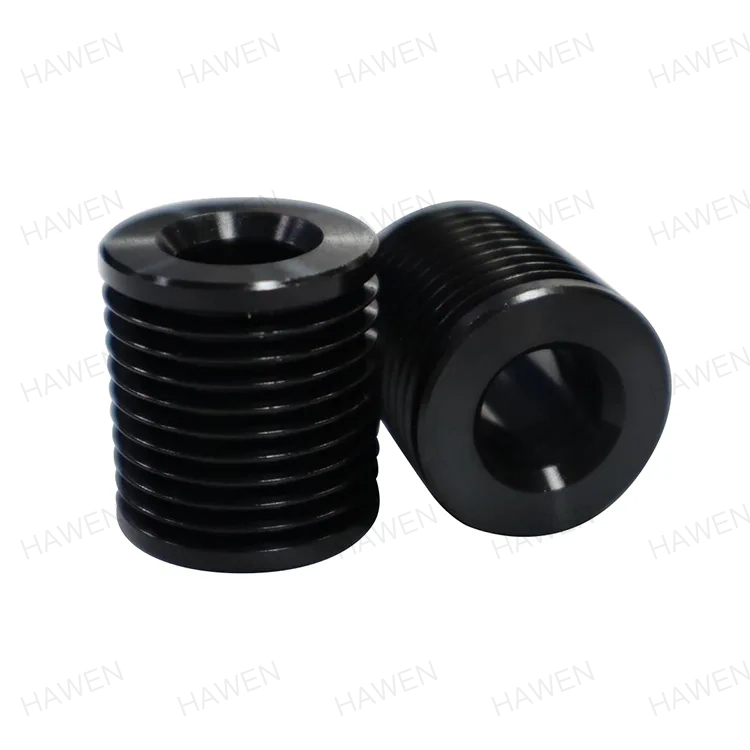

Ременный шкив с высокой концентричностью — это шкив, у которого центральная ось отверстия и центральная ось наружного диаметра идеально совмещены. Если ременный шкив имеет плохую концентричность, траектория ремня не будет идеально круглой. Натяжение ремня будет колебаться при вращении ременного шкива, что приведет к вибрации, шуму, неравномерному износу ремня и состоянию, известному как «смещение ремня» или «смещение ремня». Каждая из этих проблем вызывает вторичную корректировку. Техник по техническому обслуживанию должен повторно выровнять ременный шкив, повторно натянуть ремень или даже преждевременно заменить компоненты. И наоборот, ременный шкив с высокой концентричностью устраняет эти причины в самом начале, обеспечивая систему ременного привода, которая работает плавно с самого начала и продолжает работать в течение всего срока службы. В этой статье будет рассмотрена механика концентричности, ее измерение, производственные процессы, обеспечивающие ее достижение, а также измеримое влияние, которое она оказывает на сокращение времени вторичной регулировки.

Оглавление

• 1. Что такое концентричность и почему она важна для ременных шкивов?
• 2. Как плохая концентричность вызывает вторичные регулировки?
• 3. Какие производственные процессы обеспечивают высокую концентричность?
• 4. Каковы количественные преимущества ременных шкивов с высокой концентричностью?
• 5. Как измерить и проверить концентричность в производстве?
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Что такое концентричность и почему она важна для ременных шкивов?

Концентричность в контексте ременных шкивов — это геометрическое состояние, при котором центр отверстия ременного шкива и центр его внешнего диаметра лежат на одной оси. Проще говоря, это означает, что ременный шкив имеет идеально круглую форму относительно монтажного отверстия. Это, казалось бы, простое требование имеет серьезные последствия для производительности системы ременного привода. Если отверстие и внешний диаметр не концентричны, ременный шкив будет раскачиваться при вращении. Это колебание, измеряемое как радиальное биение, приводит к постоянному изменению эффективного диаметра ременного шкива при его вращении. Ремень должен постоянно растягиваться и расслабляться, чтобы приспособиться к этим изменениям, что приводит к множеству нежелательных эффектов.

Важность концентричности можно понять, рассмотрев разницу между идеально сбалансированным колесом автомобиля и колесом, которое слегка разбалансировано. Сбалансированное колесо катится плавно, без вибрации. Несбалансированное колесо создает ритмичную дрожь, которая ощущается по всему автомобилю. Тот же принцип применим и к ременным шкивам. Высококонцентрический ременный шкив вращается плавно, при этом ремень движется ровно и равномерно. Ременной шкив с плохой концентричностью создает вибрацию, которая распространяется по всей системе. Эта вибрация — не просто неприятность; это источник потерь энергии, преждевременного износа и необходимости вторичной регулировки. Вибрация приведет к тому, что ремень будет двигаться по-разному, натяжение будет колебаться, а крепежные болты со временем ослабнут, и все это требует корректирующих действий.

ВЧжэцзянская электромеханическая компания Hawen, Ltd., мы измерили взаимосвязь между концентричностью и производительностью системы на сотнях установок. Наши данные показывают, что ременный шкив с допуском на концентричность +/- 0,05 мм (биение) будет генерировать амплитуду вибрации, которая обычно в три-четыре раза ниже, чем ременный шкив с допуском +/- 0,2 мм. Такое снижение вибрации напрямую коррелирует с уменьшением частоты и продолжительности вторичных регулировок. В таблице ниже показаны типичные уровни вибрации, связанные с различными допусками соосности.

Эти данные демонстрируют четкую корреляцию: более высокая концентричность приводит к снижению вибрации, что напрямую снижает необходимость вторичных регулировок. Первоначальная экономия на ременном шкиве меньшей точности почти всегда перевешивается дополнительными расходами на техническое обслуживание, возникающими в течение срока его службы. В следующих разделах мы рассмотрим механизмы, с помощью которых плохая концентричность создает эти проблемы, а также технологии производства, обеспечивающие высокую концентричность.

2. Как плохая концентричность вызывает вторичные регулировки?

Чтобы понять, почему высокая концентричность сводит к минимуму вторичные регулировки, полезно понять каскад проблем, вызванных неконцентрическим ременным шкивом. Первым и наиболее непосредственным следствием является радиальное биение. Когда ременный шкив вращается, эффективный радиус ременного шкива изменяется, поскольку центр вращения не совпадает с центром ременного шкива. Это означает, что траектория ленты не представляет собой идеальный круг; это эллипс. Ремень должен растягиваться, чтобы соответствовать большему радиусу, и расслабляться, чтобы соответствовать меньшему радиусу, когда ременный шкив вращается. Это циклическое растяжение и расслабление приводит к проскальзыванию ремня, создавая трепетание или «стук» ремня. Эта вибрация является источником вибрации, которая передается на приводимое оборудование и монтажную конструкцию.

Это циклическое растяжение также приводит к неравномерному износу ремня. Часть ремня, которая неоднократно растягивается, будет испытывать повышенное трение и нагрев, что приведет к преждевременному растрескиванию. На поверхности ремня также может образовываться «глазурь», снижающая коэффициент трения и вызывающая его проскальзывание. Скольжение генерирует больше тепла и ускоряет процесс. Кроме того, это повлияет на отслеживание ремня. Ремень естественным образом стремится двигаться в направлении приложенной нагрузки. Если ременный шкив не концентричен, ремень будет испытывать различные боковые нагрузки при движении вокруг ременного шкива. Это может привести к тому, что ремень будет блуждать вперед и назад по поверхности ременного шкива, что приведет к повреждению краев ремня и фланцев ременного шкива.

Неизбежным результатом этих проблем является вторичная корректировка. Специалисту по техническому обслуживанию необходимо:

• Повторно натяните ремень:Ремень натянется неравномерно и может ослабнуть. Повторное натяжение — это ручной процесс, требующий остановки оборудования и использования измерителя натяжения. Это трудоемкая задача, особенно на крупногабаритном оборудовании.
• Выровняйте шкивы ремня:Вибрация и смещение ремня могли привести к смещению ременных шкивов. Технику необходимо будет проверить и отрегулировать выравнивание с помощью лазерного инструмента для выравнивания или линейки.
• Замените ремень:Если ремень поврежден из-за неравномерного износа или трения, его необходимо заменить. Это более капитальный ремонт, предполагающий дополнительные трудовые и материальные затраты.
• Затяните болты крепления:Вибрация часто приводит к ослаблению крепежных болтов. Техник должен будет затянуть их с правильным моментом затяжки.
• Осмотрите подшипники:Вибрация от неконцентрического ременного шкива также будет передаваться на подшипники. Со временем это может привести к преждевременному выходу подшипника из строя, требующему более масштабного ремонта.

Каждая из этих корректировок требует времени. На загруженном производственном предприятии стоимость производственных потерь во время этих корректировок может быть существенной. В следующей таблице представлена ​​оценка типичного времени и труда, необходимых для каждой вторичной задачи настройки.

Эти затраты увеличиваются в течение срока службы оборудования. Плохо изготовленный ременный шкив может привести к большому количеству вторичных регулировок, каждая из которых представляет собой прямые и косвенные затраты в виде производственных потерь. Ременный шкив с высокой концентричностью, напротив, работает с минимальной вибрацией и смещением ремня, что значительно снижает потребность в этих вмешательствах. В компании Zhejiang Hawen Electromechanical Co., Ltd. наши прецизионные ременные шкивы сконструированы так, чтобы свести к минимуму эти вторичные регулировки, обеспечивая более низкую совокупную стоимость владения и более высокую надежность системы.

3. Какие производственные процессы обеспечивают высокую концентричность?

Достижение высокой концентричности ременного шкива не случайно; это результат продуманного и тщательно контролируемого производственного процесса. Процесс должен гарантировать, что отверстие и наружный диаметр обрабатываются за одну стабильную установку, исключая ошибки, вызванные изменением положения заготовки. Путь к высокой концентричности начинается с сырья, обычно отливки или куска прутка, и продолжается серией операций точной механической обработки. Ключом к концентричности является удержание детали в точном приспособлении и выполнение всех критических операций обработки за один установ.

Первым шагом является создание базовой поверхности, обычно отверстия, которая будет основной базой для всех последующих операций. Отверстие обрабатывается до точного размера, обычно путем сверления, развертывания или растачивания. Это отверстие должно быть круглым и прямым. Затем заготовка надежно закрепляется на оправке или приспособлении, которое точно вписывается в отверстие. Это гарантирует, что отверстие является истинным центром остальных операций обработки. Следующая операция – обработка наружного диаметра. Обычно это делается с помощью токарного станка с ЧПУ, который может обработать внешний диаметр до точного размера и высокой степени округлости. Ключом к достижению высокой концентричности является то, что отверстие и внешний диаметр обрабатываются на одной и той же установке. Это исключает любую ошибку, которая могла бы возникнуть в случае изменения положения детали.

Последним этапом является чистовая операция, часто это процесс точения или шлифования. Шлифование позволяет достичь еще более высокой степени точности, чем токарная обработка, обеспечивая чистоту поверхности Ra 0,8 мкм или выше и допуск на концентричность +/- 0,02 мм. Для применений, где ременный шкив будет работать на высоких скоростях или под тяжелыми нагрузками, часто рекомендуется шлифование. В таблице ниже приведены типичные допуски на концентричность, достигаемые при различных производственных процессах.

В компании Zhejiang Hawen Electromechanical Co., Ltd. мы используем комбинацию токарной обработки с ЧПУ и, при необходимости, прецизионного шлифования для достижения оптимальной соосности наших ременных шкивов. Наш производственный процесс разработан таким образом, чтобы гарантировать, что каждый ременный шкив будет изготовлен с концентричностью, соответствующей заданному допуску. Ключом к этому является использование прецизионных приспособлений и исключение ручной регулировки в процессе обработки.

4. Каковы количественные преимущества ременных шкивов с высокой концентричностью?

Преимущества использования ременных шкивов с высокой концентричностью не только качественные; их можно измерить и количественно оценить. Основными преимуществами являются сокращение времени вторичной регулировки, увеличение срока службы ремня и подшипников, а также повышение общей эффективности системы. Каждое из этих преимуществ напрямую приводит к экономии затрат и повышению производительности. Количественные улучшения можно продемонстрировать путем сравнения двух идентичных систем ременного привода: одной со стандартными ременными шкивами и другой с ременными шкивами с высокой концентричностью.

Сокращенное время вторичной адаптации:Самым прямым преимуществом является сокращение частоты вторичных корректировок. Система ременного привода, использующая стандартные ременные шкивы, может потребовать шесть или более вторичных регулировок в год, каждая из которых занимает час или больше. Система, использующая ременные шкивы с высокой концентричностью, может потребовать только одной или двух регулировок в год. Экономия времени может быть значительной, как показано в таблице ниже.

Более длительный срок службы ремня:Неравномерное напряжение и вибрация, вызванные плохой соосностью, резко сокращают срок службы ремня. Ремень, работающий на шкиве с высокой концентричностью, может прослужить в 2–3 раза дольше, чем ремень, работающий на шкиве с низкой концентричностью. Снижение износа ремня также снижает частоту его замены и связанное с этим время простоя.

Более длительный срок службы подшипников:Вибрация, создаваемая неконцентрическим ременным шкивом, передается непосредственно на подшипники приводимого оборудования и приводного двигателя. Эта вибрация приводит к преждевременному износу и выходу подшипников из строя. Ременные шкивы с высокой концентричностью снижают вибрацию, передаваемую подшипникам, продлевая срок их службы. Снижение количества отказов подшипников означает сокращение времени простоя оборудования и снижение затрат на техническое обслуживание.

Улучшенная эффективность системы:Система ременного привода работает более эффективно, когда ременные шкивы расположены концентрично. Ремень не растягивается и не расслабляется постоянно, а потери энергии на трение и вибрацию сводятся к минимуму. Это может привести к небольшому, но измеримому снижению энергопотребления, что со временем может привести к значительной экономии затрат.

Эти измеримые преимущества показывают, что более высокая первоначальная стоимость высококачественного ременного шкива с высокой концентричностью более чем компенсируется экономией на обслуживании и времени простоя в течение срока его службы. В Zhejiang Hawen Electromechanical Co., Ltd. мы предоставляем нашим клиентам данные, необходимые для принятия обоснованных решений о выборе ременного шкива, помогая им оптимизировать общую стоимость владения.

5. Как измерить и проверить концентричность в производстве?

Для обеспечения соответствия ременных шкивов заданному допуску на концентричность требуется строгий процесс контроля качества. Измерение концентричности обычно выполняется с помощью циферблатного индикатора или координатно-измерительной машины (КИМ). Схема тестирования относительно проста, но требует точности и последовательности. Процесс измерения выглядит следующим образом:

Ременной шкив монтируется на прецизионной оправке или на валу, на котором он будет установлен. Затем оправка помещается между центрами или в прецизионный V-образный блок. Циферблатный индикатор установлен на подставке и расположен так, чтобы его щуп касался внешнего диаметра ременного шкива. Затем ременный шкив медленно вращают и наблюдают за показаниями циферблатного индикатора. Общее изменение показаний при вращении шкива представляет собой общее биение. Это значение биения, которое в два раза превышает ошибку концентричности, используется в качестве критерия приемки.

Измерение необходимо проводить в нескольких точках по поверхности ременного шкива, чтобы обеспечить единообразие. В таблице ниже представлены критерии приемки для различных марок ременных шкивов, используемых на нашем заводе.

В компании Zhejiang Hawen Electromechanical Co., Ltd. мы используем сочетание технологических замеров и окончательной проверки, чтобы гарантировать, что каждый ременный шкив соответствует указанным требованиям к концентричности. Наша система контроля качества сертифицирована по стандарту ISO 9001:2015, и мы ведем подробный учет всех проверок. Это гарантирует, что наши клиенты получат ременные шкивы, отвечающие их ожиданиям в отношении производительности, и уменьшит необходимость вторичных регулировок.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1. В чем разница между концентричностью и биением ременных шкивов?

Ответ: Концентричность и биение — связанные, но разные понятия. Концентричность — это геометрическое состояние, при котором два или более объектов имеют общую ось. С другой стороны, биение — это общее изменение положения элемента при вращении детали вокруг фиксированной оси. Для ременного шкива концентричность — это отклонение между центром отверстия и центром наружного диаметра. Биение — это общее колебание, измеренное на наружном диаметре при вращении ременного шкива. Биение обычно в два раза превышает ошибку концентричности. Ременной шкив с биением 0,1 мм имеет погрешность концентричности +/- 0,05 мм.

Вопрос 2. Как плохая концентричность влияет на срок службы ремня?

Ответ: Плохая концентричность приводит к тому, что ремень циклически растягивается и расслабляется при вращении ременного шкива. Это приводит к неравномерному износу ремня, что проявляется в растрескивании и натирании поверхности ремня. Ремень также испытывает повышенное трение и нагрев, что еще больше ускоряет износ. Исследования показали, что срок службы ремня, работающего на ременном шкиве с биением 0,2 мм, может быть на 40-60% короче, чем у ремня, работающего на ременном шкиве с биением 0,05 мм.

Вопрос 3: Могу ли я компенсировать плохую соосность шкива, регулируя натяжение ремня?

Ответ: Нет, регулировка натяжения ремня не может компенсировать плохую соосность. Натяжение – это статическая регулировка, задающая среднюю нагрузку на ремень. Ошибка концентричности создает изменение динамической нагрузки, на которое не влияет статическое натяжение. Хотя более высокое натяжение может уменьшить вибрацию ремня, оно также увеличит нагрузку на подшипники и может привести к преждевременному выходу ремня из строя. Единственное эффективное решение – использовать ременный шкив с правильной концентричностью.

Вопрос 4: Какова типичная разница в стоимости между стандартным и высокоточным ременным шкивом?

Ответ: Разница в стоимости зависит от размера, материала и объема производства. Обычно высокоточный ременный шкив (с биением +/- 0,05 мм или выше) стоит на 30–50 % дороже, чем стандартный ременный шкив (+/- 0,10 мм). Однако увеличение первоначальных затрат часто компенсируется снижением затрат на техническое обслуживание и увеличением срока службы ремня. Общая стоимость владения в течение 5-летнего периода зачастую ниже для высокоточного ременного шкива.

Вопрос 5: Как я могу проверить концентричность шкива, который я уже купил?

Ответ: Проверить концентричность можно с помощью циферблатного индикатора, как описано в этой статье. Установите ременный шкив на прецизионную оправку и поместите его между центрами. Установите циферблатный индикатор так, чтобы он касался внешнего диаметра ременного шкива. Поверните ременный шкив и наблюдайте за общим изменением показаний. Это общий разбег. Если общее биение превышает ожидаемый допуск для данного применения, ременный шкив следует заменить. Многие производители, в том числе Zhejiang Hawen Electromechanical Co., Ltd., к каждому заказу предоставляют сертификат соответствия, в котором указаны измеренные значения биения.

7. Заключение

Связь между концентричностью ременного шкива и временем вторичной регулировки является прямой и существенной. Неконцентрический шкив ремня создает радиальное биение, которое приводит к вибрации, смещению ремня и неравномерному его износу. Эти проблемы неизбежно приводят к циклу вторичных регулировок: повторному натяжению, повторному выравниванию, замене ремня и техническому обслуживанию подшипников. Эти корректировки не просто доставляют неудобства; они представляют собой значительные затраты с точки зрения трудозатрат, простоев и замены компонентов.

Ременные шкивы с высокой концентричностью устраняют основную причину этих проблем. Обеспечивая идеальное выравнивание отверстия и наружного диаметра, они устраняют источники вибрации и смещения ремня. Результатом является система ременного привода, которая работает плавно с самого начала, требует минимального обслуживания и обеспечивает более длительный срок службы. В компании Zhejiang Hawen Electromechanical Co., Ltd. мы стремимся производить ременные шкивы, соответствующие самым высоким стандартам концентричности. Наши прецизионные процессы обработки, строгий контроль качества и соблюдение международных стандартов гарантируют, что наши клиенты получат ременные шкивы, которые сводят к минимуму вторичные регулировки и максимизируют надежность системы.

Свяжитесь с Чжэцзянская электромеханическая компания Hawen, Ltd.сегодня, чтобы узнать, как наши ременные шкивы с высокой концентричностью могут улучшить вашу работу и снизить затраты на техническое обслуживание.
